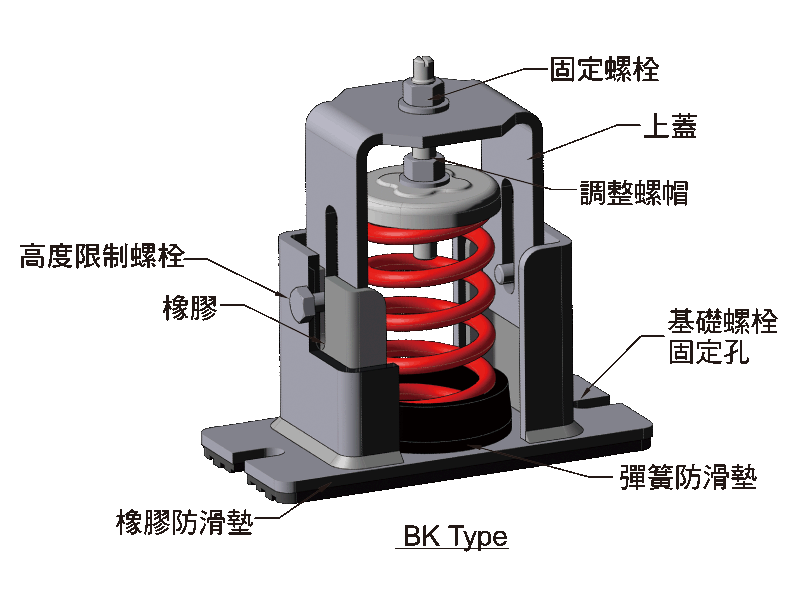

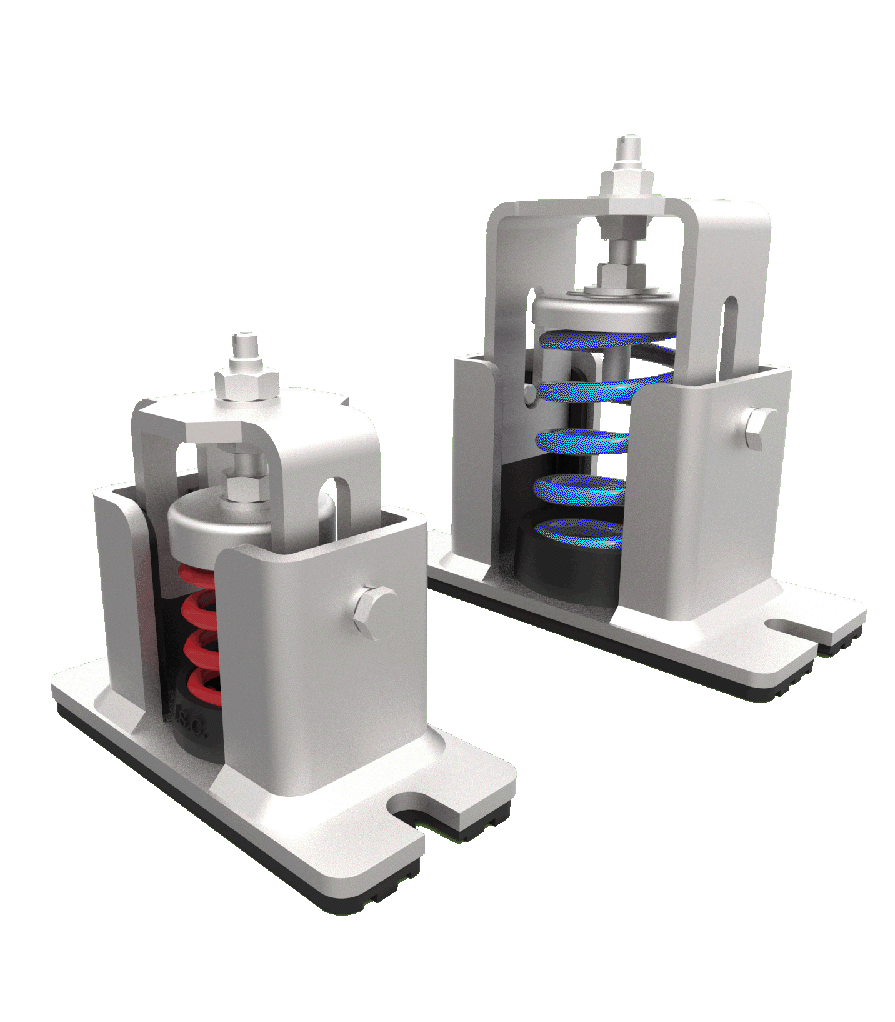

| BK弹簧式避震器 |
 |
| |
| 产品特色 |
| |
|
 |
弹簧表面采ED及烤漆处理，防锈能力佳。 |
 |
弹簧防锈能力通过ASTM B-117 及CNS 8886 盐雾试验测试。 |
|
弹簧均经热处理及应力消除处理，抗疲劳性佳。 |
|
本体材质为碳钢，表面采达克锈处理。 |
|
适用于各类机械内避震装置。 |
|
按装简单，节省时间。 |
|
弹簧直径大于下压至额定挠度之高度的0.8倍，其弹簧压实时之下压量 |
| |
大于额定挠度之50%。 |
|
专利证书号： M532523 |
|
|
| 主要用途 |
 |
|
|
|

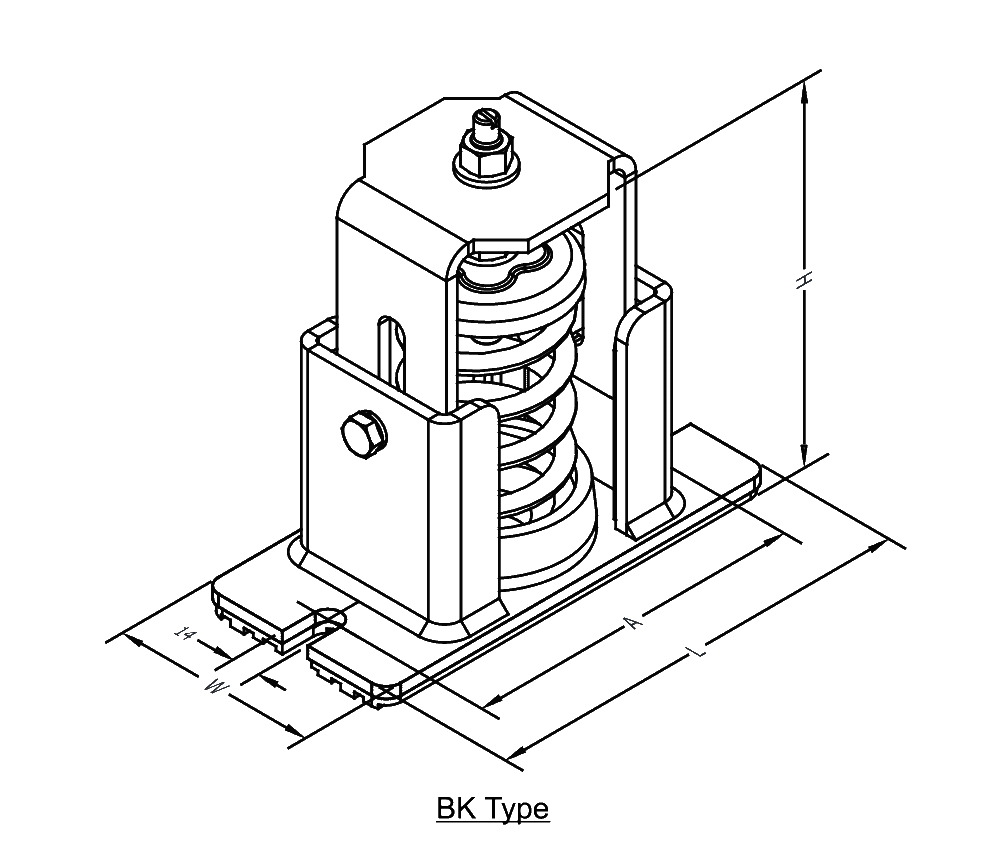

| 规格 |
尺寸(mm) |
| L |
W |
A |
H |
固定螺栓 |
| BKM |
210 |
100 |
174 |
184 |
M12 |
| BKN |
210 |
100 |
174 |
184 |
M12 |
| BKS |
165 |
75 |
140 |
122 |
M10 |
|
| |
| |
|
|
| 产品荷重/尺寸表 |
| |
| 型号 |
荷重范围
Kgs |
弹性系数
Kg/mm |
适用挠度
mm |
弹簧颜色 |
| BKS-020 |
10~20 |
0.8 |
25 |
黄 |
| BKS-030 |
20~30 |
1.2 |
25 |
深绿 |
| BKS-050 |
30~50 |
2.0 |
25 |
红 |
| BKS-070 |
50~80 |
2.8 |
25 |
蓝 |
| BKS-090 |
80~100 |
3.6 |
25 |
褐 |
| BKS-120 |
100~130 |
4.8 |
25 |
灰 |
| BKS-150 |
130~150 |
6.0 |
25 |
白 |
| BKS-180 |
150~180 |
7.2 |
25 |
橙 |
| BKS-250 |
200~250 |
10.0 |
25 |
绿 |
| |
|
|
|
|
| BKM-100 |
90~110 |
4.0 |
25 |
黄 |
| BKM-150 |
110~150 |
6.0 |
25 |
白 |
| BKM-200 |
150~200 |
8.0 |
25 |
深绿 |
| BKM-250 |
200~250 |
10.0 |
25 |
红 |
| BKM-300 |
250~300 |
12.0 |
25 |
蓝 |
| BKM-400 |
350~400 |
16.0 |
25 |
褐 |
| BKM-500 |
450~520 |
20.0 |
25 |
红 |
| BKM-600 |
520~620 |
24.0 |
25 |
灰 |
| BKM-700 |
620~700 |
28.0 |
25 |
黄 |
| BKM-850 |
700~860 |
34.0 |
25 |
土黄 |
| BKM-1000 |
860~1000 |
40.0 |
25 |
深绿 |
| |
|
|
|
|
| BKN-150 |
130~160 |
3.8 |
40 |
蓝 |
| BKN-200 |
160~210 |
5.2 |
40 |
褐 |
| BKN-350 |
300~390 |
9.0 |
40 |
灰 |
| BKN-450 |
390~500 |
12.6 |
40 |
红 |
| BKN-650 |
500~650 |
15.5 |
40 |
绿 |
| BKN-850 |
650~850 |
21.3 |
40 |
深绿 |
| BKN-1000 |
850~1030 |
25.6 |
40 |
黄 |
|
|
| |
