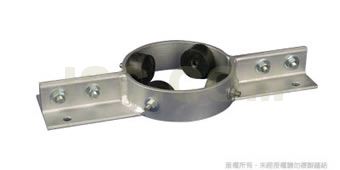

| DA立管用避震器 |
 |
| |
| 产品特色 |
| |
|
 |
大楼立式配管专用之防震管架。 |
|
可有效隔绝震动与噪音。 |
|
防震架本体采电镀锌处理。 |
|
表列保温棉厚度为参考值。 |
|
可防止地震时对配管所造成的破坏 |
|
表列尺寸是依JIS配管用碳素钢管设计，若配管为其它规 |
| |
范标准钢管，请事先提供相关资料。 |
|
|
 |
|

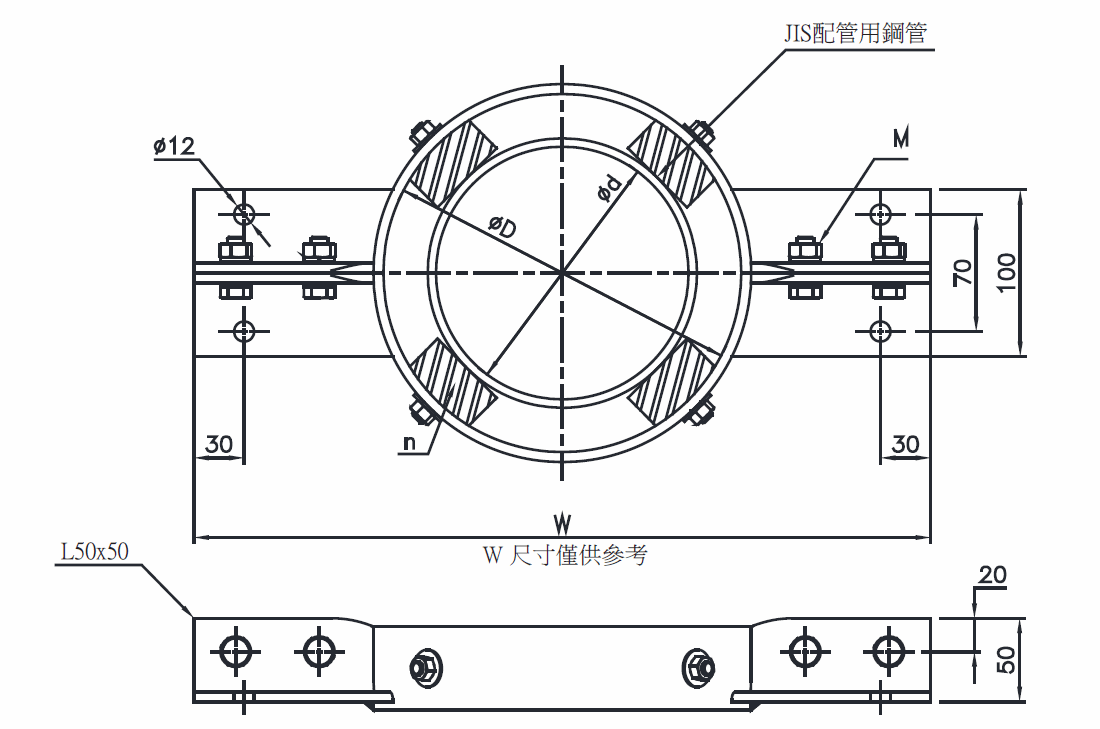

| 产品荷重/尺寸表 |
| |
| 型号 |
公称尺寸 |
尺寸(mm) |
n (Pcs) |
| ød |
øD |
W |
M |
| DA-080 |
80A |
89.1 |
133 |
345 |
M10×30L |
4 |
| DA-100 |
100A |
114.3 |
158 |
370 |
M10×30L |
4 |
| DA-125 |
125A |
139.8 |
184 |
396 |
M10×30L |
6 |
| DA-150 |
150A |
165.2 |
209 |
421 |
M10×30L |
6 |
| DA-200 |
200A |
216.3 |
260 |
472 |
M10×30L |
6 |
| DA-250 |
250A |
267.4 |
311 |
523 |
M10×30L |
6 |
| DA-300 |
300A |
318.5 |
363 |
575 |
M10×30L |
6 |
| DA-350 |
350A |
355.6 |
400 |
618 |
M12×30L |
8 |
| DA-400 |
400A |
406.4 |
450 |
668 |
M12×30L |
8 |
| DA-450 |
450A |
457.2 |
501 |
719 |
M12×30L |
10 |
| DA-500 |
500A |
508.0
|
552 |
770 |
M12×30L |
10 |
|
| |
|
|
| |
