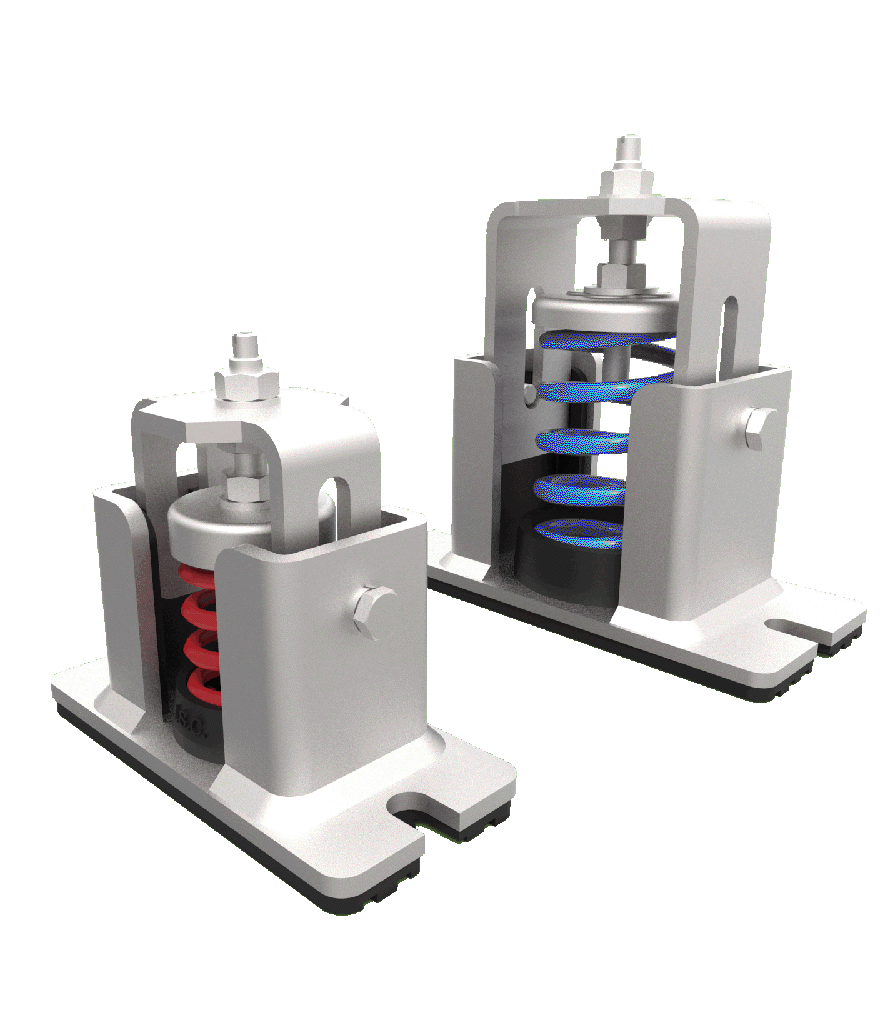

| BK彈簧式避震器 |
 |
| |

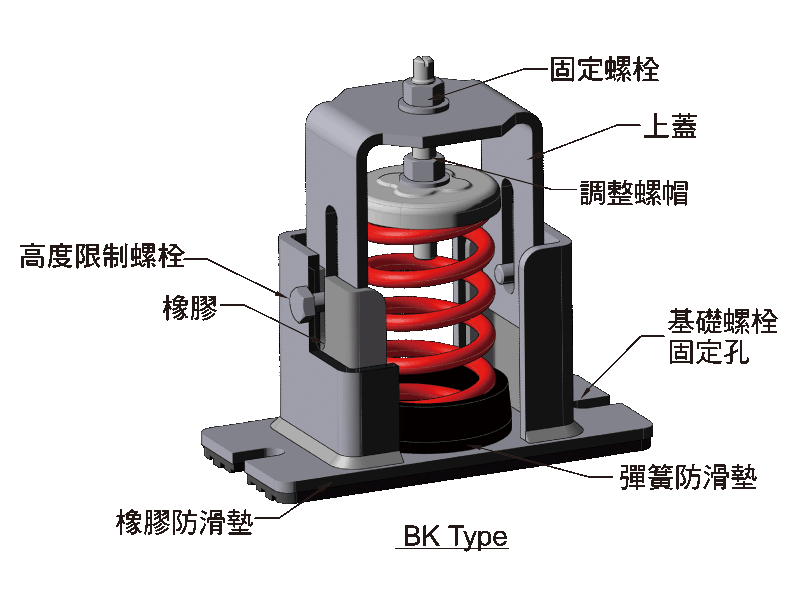

| 產品特色 |
| |
|
 |
彈簧表面採ED及烤漆處理，防鏽能力佳。 |
 |
彈簧防鏽能力通過 ASTM B-117 及 CNS 8886 鹽霧試驗測試。 |
|
彈簧均經熱處理及應力消除處理，抗疲勞性佳。 |
|
本體材質為碳鋼，表面採達克銹處理。 |
|
適用於各類機械內避震裝置。 |
|
按裝簡單，節省時間。 |
|
彈簧直徑大於下壓至額定撓度之高度的0.8倍，其彈簧壓實時之下壓量 |
| |
大於額定撓度之50%。 |
|
專利證書號： M532523 |
|
|
| 主要用途 |
 |
|
|
|
| 規格 |

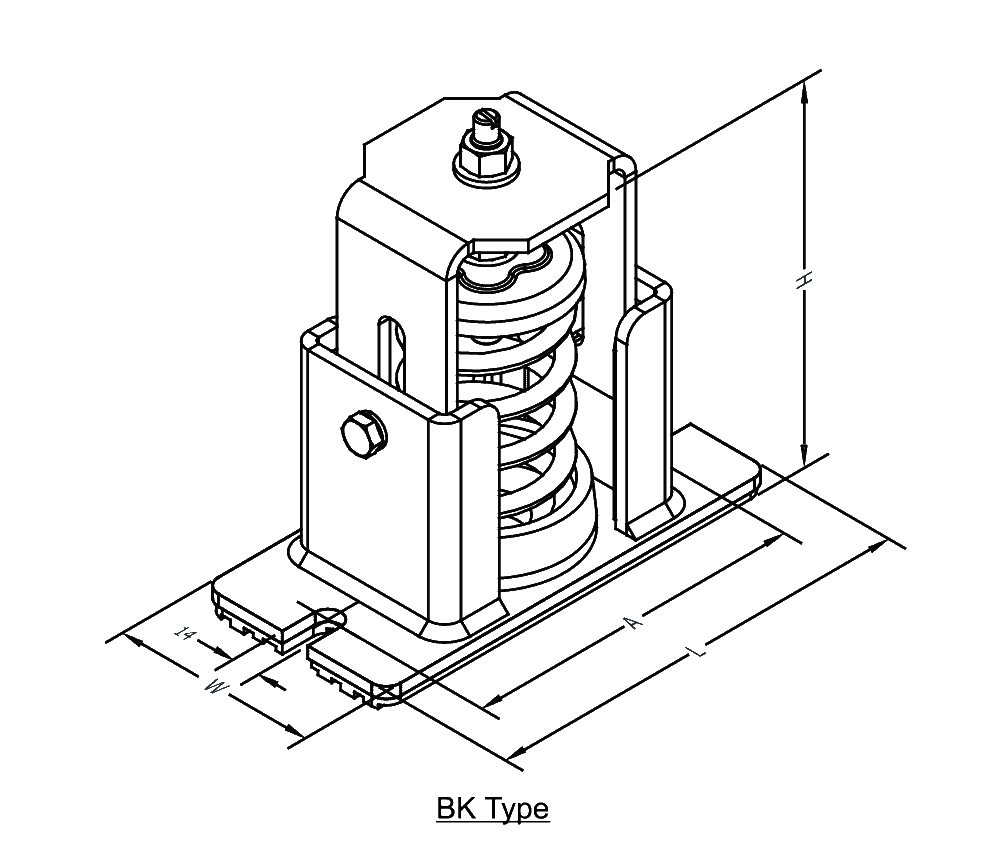

尺寸(mm) |
| L |
W |
A |
H |
固定螺栓 |
| BKM/R |
210 |
100 |
174 |
182 |
M12 |
| BKS/R |
165 |
75 |
140 |
120 |
M10 |
|
| 註：R表示有橡膠套 |
| |
|
|
| 產品荷重/尺寸表 |
| |
| 型號 |
荷重範圍Kgs |
彈性係數
Kg/mm |
適用撓度
mm |
彈簧顏色 |
| BKS-020 / R |
10~20 |
0.8 |
25 |
黃 |
| BKS-030 / R |
20~30 |
1.2 |
25 |
深綠 |
| BKS-050 / R |
30~50 |
2.0 |
25 |
紅 |
| BKS-070 / R |
50~80 |
2.8 |
25 |
藍 |
| BKS-090 / R |
80~100 |
3.6 |
25 |
褐 |
| BKS-120 / R |
100~130 |
4.8 |
25 |
灰 |
| BKS-150 / R |
130~150 |
6.0 |
25 |
白 |
| BKS-180 / R |
150~180 |
7.2 |
25 |
橙 |
| BKS-250 / R |
200~250 |
10.0 |
25 |
綠 |
| |
|
|
|
|
| BKM-100 / R |
90~110 |
4.0 |
25 |
黃 |
| BKM-150 / R |
110~150 |
6.0 |
25 |
白 |
| BKM-200 / R |
150~200 |
8.0 |
25 |
深綠 |
| BKM-250 / R |
200~250 |
10.0 |
25 |
紅 |
| BKM-300 / R |
250~300 |
12.0 |
25 |
藍 |
| BKM-400 / R |
350~400 |
16.0 |
25 |
褐 |
| BKM-500 / R |
450~520 |
20.0 |
25 |
紅 |
| BKM-600 / R |
520~620 |
24.0 |
25 |
灰 |
| BKM-700 / R |
620~700 |
28.0 |
25 |
黃 |
| BKM-850 / R |
700~860 |
34.0 |
25 |
土黃 |
| BKM-1000 / R |
860~1000 |
40.0 |
25 |
深綠 |
| |
|
|
|
|
| BKN-150 / R |
130~160 |
3.8 |
40 |
藍 |
| BKN-200 / R |
160~210 |
5.2 |
40 |
褐 |
| BKN-350 / R |
300~390 |
9.0 |
40 |
灰 |
| BKN-450 / R |
390~500 |
12.6 |
40 |
紅 |
| BKN-650 / R |
500~650 |
15.5 |
40 |
綠 |
| BKN-850 / R |
650~850 |
21.3 |
40 |
深綠 |
| BKN-1000 / R |
850~1030 |
25.6 |
40 |
黃 |
|
|
| 例：BKM-100 為無橡膠套，BKM-100-R 為有橡膠套。 |
